Pri výbere, keď káble a vodiče vyzerajú na pohľad podobne, sa väčšina ľudí pozerá na dĺžku a cenu. Pritom o bezpečnosti zapojenia rozhoduje najmä prierez vodiča a to, koľko prúdu ním bude pretekať. Po prečítaní tohto článku budete vedieť, aký kábel patrí k svetlu a aký k zásuvke, a ako ho na prvý pohľad rozoznáte.
O priereze sa rozhoduje ešte skôr, než začnete vyberať z ponuky káble a vodiče podľa dĺžky. Správne zvolený prierez zabráni prehrievaniu vedenia aj nepríjemným prekvapeniam pri zvýšenom odbere.
Čo určuje prúdové zaťaženie kábla
Každý vodič kladie prúdu odpor, a preto sa pri prechode prúdu zahrieva. Čím viac prúdu tečie, tým je kábel teplejší. Prierez sa preto volí podľa záťaže, ktorú má vedenie niesť, nie podľa toho, čo je práve po ruke.
Všeobecný prehľad o tom, čo je elektrický vodič a prečo sa rôzne materiály správajú pri prúde odlišne, nájdete v encyklopedickom hesle. Pre domácu inštaláciu je dôležité hlavne to, že meď vedie prúd dobre, a preto sa vodič z nej pri záťaži zahrieva menej než vodič z horšie vodivého materiálu.
Prierez vodiča a prúdové zaťaženie káblov

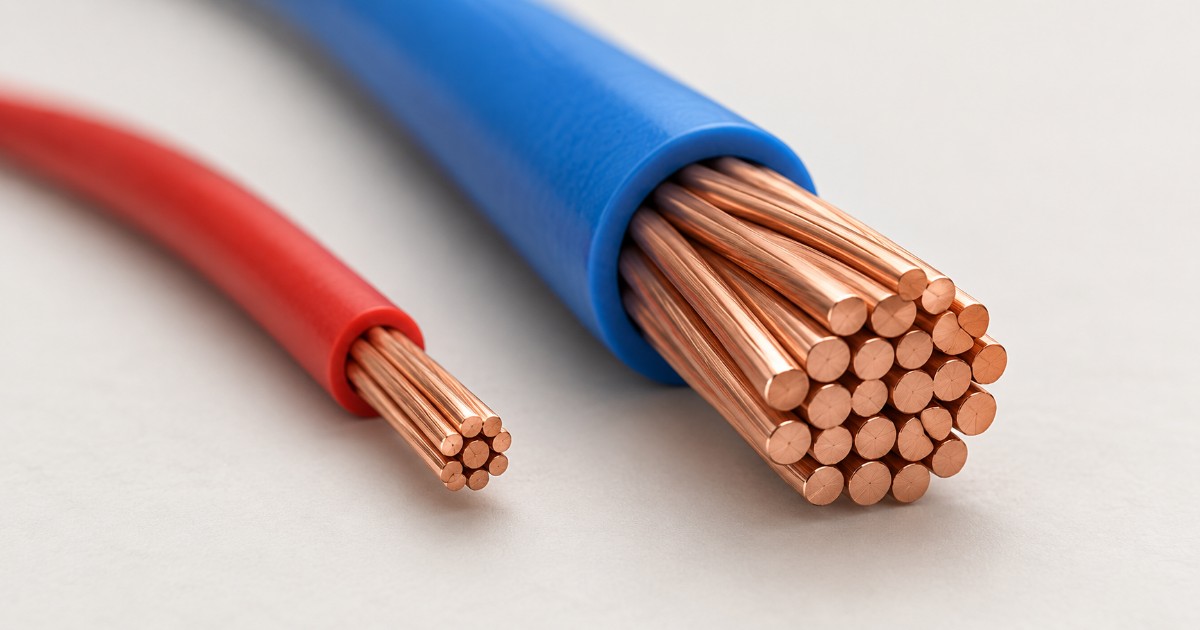

Prierez vyjadruje plochu medi v jednej žile a udáva sa v štvorcových milimetroch. Tenší vodič poskytuje prúdu menej miesta, zohrieva sa skôr a bezpečne zvládne menšiu záťaž. Hrubší vodič odvedie ten istý prúd s menším zahrievaním. Preto sa na zásuvky, kde sa pripájajú výkonnejšie spotrebiče, používa hrubší kábel než na svetlá.
V domácnosti sa podľa informatívneho článku na slovenskom webe o elektroinštalácii používajú na svetelné obvody káble CYKY s prierezom vodiča 3 × 1,5 mm² istené 10 A ističom. Na zásuvkové okruhy sa zvyčajne používajú káble CYKY s prierezom 3 × 2,5 mm² a 16 A ističom.
| Okruh | Kábel | Istenie |
|---|---|---|
| Svetlá | CYKY 3 × 1,5 mm² | istič 10 A |
| Zásuvky | CYKY 3 × 2,5 mm² | istič 16 A |
Istič pritom chráni vedenie. Ak by bol kábel tenší, než istič predpokladá, mohol by sa prehrievať skôr, než by istič zareagoval. Viac o tom, ako funguje istič, nájdete v encyklopedickom prehľade.
Ako zistiť výkonové zaťaženie káblov od spotrebiča
Spotrebiče majú na štítku uvedený príkon vo wattoch. Z neho sa dá odhadnúť, koľko prúdu zariadenie odoberá. Čím vyšší príkon, tým väčší prúd a tým vyššie nároky na vodič.
Na jednom okruhu však často beží viac zariadení naraz. Preto nestačí posudzovať každý spotrebič zvlášť. Rozhodujúci je súčet toho, čo môže byť v rovnakom čase zapnuté, napríklad rýchlovarná kanvica spolu s práčkou a mikrovlnkou. Pri pochybnostiach vždy počítajte skôr s rezervou.
Dobrým pravidlom je zapísať si spotrebiče, ktoré sa na okruhu používajú súčasne, a pri každom si overiť údaj na štítku. Tak odhalíte okruh, ktorý je v skutočnosti zaťažený viac, než sa na prvý pohľad zdá. Poddimenzované vedenie sa prejaví zahrievaním zásuvky alebo vidlice.
Označenie káblov a farby vodičov
Na plášti kábla je vytlačené označenie, z ktorého zistíte typ a počet žíl aj prierez. Nečítajte ho len letmo. Označenie káblov vám prezradí, na aké použitie je kábel určený. Pred nákupom si preto prečítajte celé označenie a porovnajte ho s tým, čo potrebujete.
Rovnako užitočné sú farby káblov, presnejšie farby izolácie jednotlivých žíl. Neutrálny vodič (N) má v trojfázovej elektroinštalácii modrú farbu. Ochranný vodič (PE) je žltozelený a pri zapojení sa nemá zamieňať s inou žilou.
Farba nie je ozdoba, ale informácia o úlohe vodiča. Pri neznámom vedení, napríklad v starom dome, sa však na farby nespoliehajte slepo. Skôr ako sa pustíte do úprav, nechajte vedenie overiť meraním. Kontrola trvá krátko a ušetrí vám zámenu žíl, ktorá by sa mohla prejaviť až pri zapnutí.
Spôsob uloženia a dĺžka vedenia
Prierez nie je jediný údaj, ktorý rozhoduje. Voľba kábla a istenia nie je vždy taká jednoduchá, ako uvádzajú základné tabuľky, pretože závisí aj od dĺžky vedenia a od spôsobu uloženia.
Kábel v stene, rúrke alebo vo zväzku

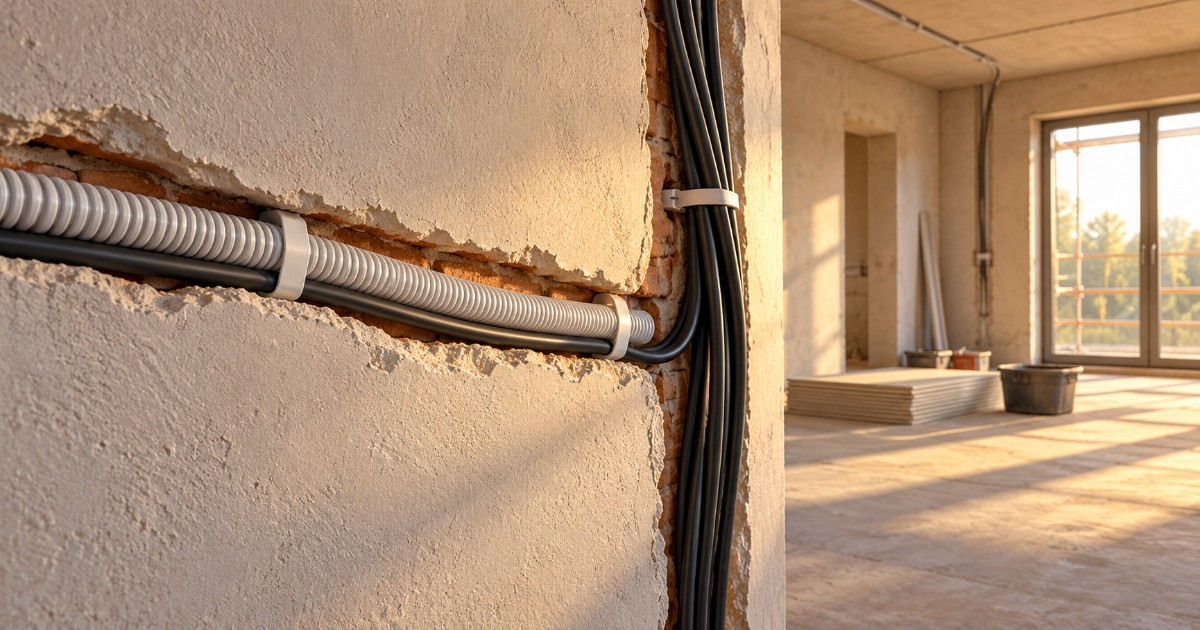

Kábel vedený voľne na vzduchu sa chladí lepšie než kábel zamurovaný v stene alebo uložený v rúrke. Ešte horšie sú na tom káble stiahnuté vo zväzku, pretože si teplo navzájom odovzdávajú. Horšie chladenie znamená nižšie bezpečné zaťaženie.
Preto sa v praxi neberie hodnota z tabuľky ako pevná. Ak vedenie vedie stenou spolu s ďalšími káblami, je rozumné zvoliť väčší prierez, než by vychádzal pre kábel na vzduchu. Rezerva stojí o málo viac a výrazne zvyšuje bezpečnosť.
Dlhé vedenia
Pri väčšej dĺžke vedenia je lepšie siahnuť po hrubšom kábli. Dlhší vodič kladie prúdu väčší odpor, takže na konci vedenia klesá napätie a vodič sa viac zahrieva. Pri dlhých rozvodoch, napríklad do záhradného domčeka alebo garáže, preto prierez radšej predimenzujte.
Rozhodnutie o priereze sa oplatí urobiť na začiatku plánovania. Dodatočná výmena kábla v stene znamená nové drážky a omietky, kým správny kábel hneď na začiatku takú prácu nevyžaduje.
Zhrnutie postupu pri výbere kábla
Postup je jednoduchý. Najprv zistite, aký príkon bude okruh niesť, potom zohľadnite uloženie aj dĺžku a až nakoniec vyberte prierez s rezervou. Pri označení a farbách žíl sa držte údajov na plášti a izolácii.
Káble a vodiče sú základ každého rozvodu, a práve preto sa oplatí zapojenie zveriť odborníkovi s oprávnením. Nepodceňujete pri rekonštrukcii bytu práve prierez kábla, keď na prvý pohľad všetky vodiče vyzerajú rovnako?
